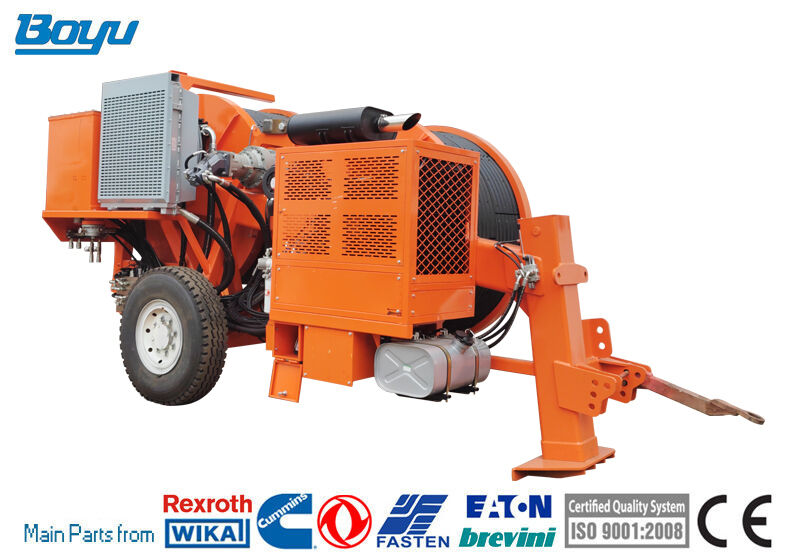

Hydraulische spanningsapparatuur voor de bouw van overheadlijnen

TY2x70 Hydraulische spanning

De machine maakt het mogelijk om de spanning stringing van tweeling bundel geleider van 630mm²en daaronder in bergachtige en heuvelachtige gebieden, van een geleider met twee bundels van 720 mm²en onder in vlakke gebieden, en van geleider 720 mm²in verschillende terreinen; bovendien kan het worden gebruikt voor spanningsstrengering van OPGW- of ADSS-optische kabels en 500kV-transporttouw in verschillende terreinen

Kenmerken

Diameter van het stierwiel: 1700 mm

Maximale geleiderdiameter: 45 mm

Groefnummer: 2x6

Totaal gewicht: 9000 kg

Algemene afmetingen (lengte*breedte*hoogte): 4700*2300*2700 mm

Prestaties

Maximale intermitterende spanning: 2x70kN

Maximale continue spanning: 2x60kN

Versnelling bij maximale spanning: 2,5 km/u

Maximale snelheid: 5 km/h

Trek bij maximale snelheid: 2x30kN/1x60kN

Maximale omgekeerde trekkracht: 2*60kN/1*120kN

Maximale terugtrekkingssnelheid: 3 km/h

Hoofdconfiguratie

Motor: Cummins

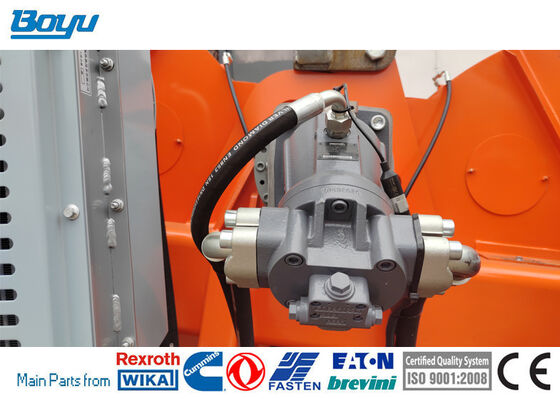

Hydraulische pomp: Duitse Rexroth/Deense Danfoss

Hoofdmotor: Duitse Rexroth/Franse Leduc

Versnellingsreductie: Duitse Rexroth / Italië Bonfiglioli

Hoofdhydraulische kleppen: USA Sun / Italië ATOS

Motor

Diesel: 77 kW ((103 pk)

Koelsysteem: water

Elektrisch systeem: 24V

Hydraulische transmissie

De machine kan stap minder snelheid realiseren.

De machine is voorzien van een spanningsvoorstel.

Configuratie

2 negatieve zelfwerkende hydraulische remmen

2 hydraulische dynamo's

Hydraulisch koelsysteem voor olie

2 digitale snelheidsmeters en snelheidsmeters

Regelapparatuur voor hydraulisch systeem en dieselmotor

Rigiede as voor het slepen bij maximale snelheid van 15 km/u met mechanische parkeerrem

Hydraulische aandrijflijn voor het bedienen van maximaal 2 afzonderlijke trommels met een hydraulische motor

Aansluitpunt

Aanvullende apparaten

Verlichtingssysteem voor de aanhangwagen

2 hydraulische touw-/geleiderklemmen (extra lading)

Roterende leidingtouwrol

Aanhangwagen voor het trekken bij maximale snelheid van 15 km/h

Digitale snelheids- en snelheidsmeters

Luchtreminstallatie voor de aanhangwagen
