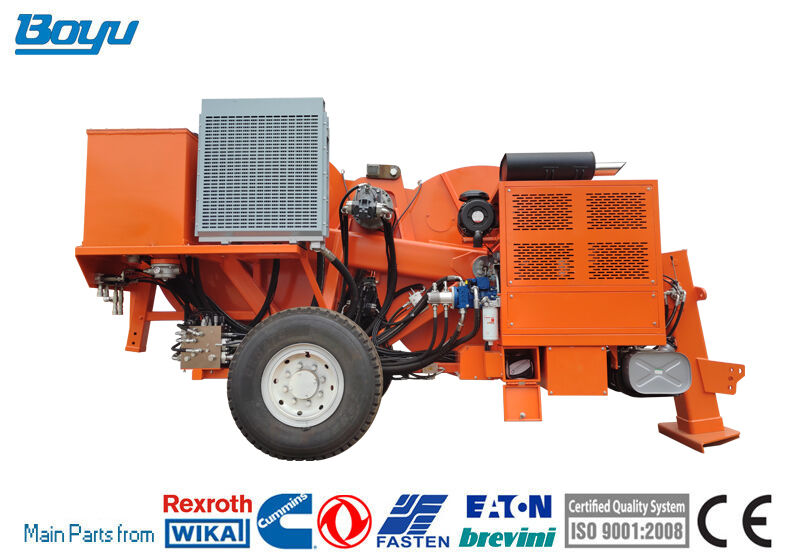

TY2x70 Hydraulische Spanner

• De machine maakt het mogelijk om dubbele bundel geleiders van 630mm² en lager in bergachtige en heuvelachtige gebieden, dubbele bundel geleiders van 720mm² en lager in vlakke gebieden, en geleiders van 720mm² in diverse terreinen met spanning te spannen;
• Bovendien kan het worden gebruikt voor het spannen van OPGW of ADSS optische kabels en 500kV trekkoorden in diverse terreinen

Prestaties

1. Maximale intermitterende spanning: 2x70kN
2. Maximale continue spanning: 2x60kN
3. Maximale snelheid: 5km/u
4. Snelheid bij maximale spanning: 2,5km/u
5. Maximale terugtrekking kracht: 2*60kN/1*120kN
6. Trek bij maximale snelheid: 2x30kN/1x60kN
7. Maximale terugtrekking snelheid: 3km/u

Kenmerken

1. Diameter van de trekband: 1700mm
2. Aantal groeven: 2x6
3. Maximale geleiderdiameter: 45mm
4. Totale afmetingen (lengte*breedte*hoogte): 4700*2300*2700mm
5. Totaal gewicht: 9000kg

Hydraulische transmissie

1. De machine kan traploze snelheidsregeling realiseren.
2. De machine is voorzien van een spanningsvooringesteld systeem.

Configuratie

1. ​Stijve as voor trekken met een maximale snelheid van 15 km/u met mechanische parkeerrem
2. Hydraulisch koelsysteem voor olie
3. 2 digitale meter en snelheidsmeters
4. 2 hydraulische dynamometers
5. Bedieningsinstrumenten voor hydraulisch systeem en dieselmotor
6. Aardingsaansluitpunt
7. Hydraulische powerpack voor het aansturen van maximaal 2 aparte trommelstandaards met hydraulische motor
8. 2 negatieve zelfwerkende hydraulische remmen

Extra apparatuur

1. Verlichtingssysteem voor de trailer
2. Draaibare geleidingsrol voor touw
3. 2 hydraulische touw-/geleiderklemmen (meerprijs)
4. Luchtremsysteem voor de trailer
5. Trailer voor trekken met een maximale snelheid van 15 km/u
6. Digitale snelheids- en metersteller
